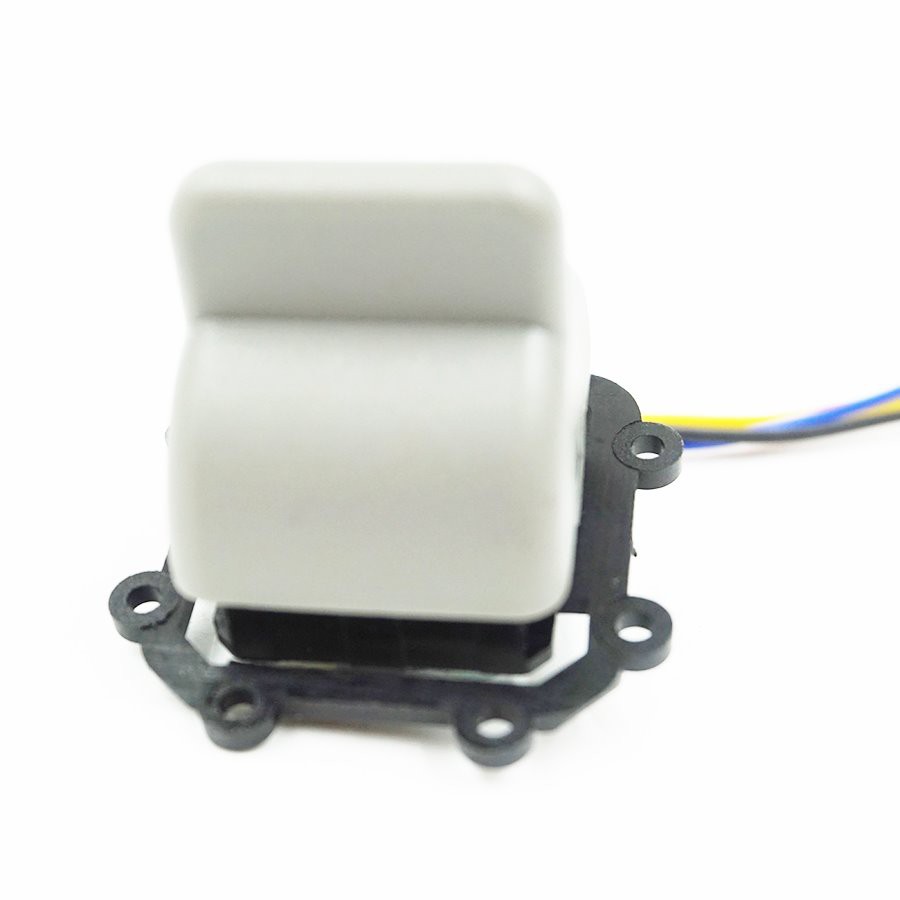

Üheteljelise saali efekti pöidlahoidja juhtkangid
•Üheteljeline sõrm, mida käitatakse nii edasi- kui ka tagasisuunas.
•Kevadine tagasitulek.
•Väikeste, kergesti paigaldatavate välimus.
•Uncontact halli efekti andur.
•Valikuline on erinevad väljundpingevahemikud.
Kirjeldus
Toote funktsioonid
F J 3 SEERIA SINQLE-AXIS KÄSI 口 P E R AT E D JOYSTICK
● Üheteljeline sõrm, mida käitatakse nii edasi- kui ka tagasisuunas.
● Kevadine tagasitulek.
● Väikeste, kergesti paigaldatavate välimus.
● Mittekontaktne halli efektiandur.
● Valikuline on erinevad väljundpingevahemikud.
Rakendus
Tüüpiline rakendus kaugradiomeetrilisel rinnapakendil, maastikusõidukil ja tööstusliku paneeli juhtpuldil
Tehniline teave
Elektrilised andmed
Toide:5±O.5Vdc (standardpinge)
9~36Vdc (laipinge)
Toitevool:<>
18mA (ülearune saal)
Maksimaalne lubatud ülekoormuspinge 30Vdc
Pöördpolaarsuspinge(max) | -15Vdc |
Koormuskindlus | >10KQ |
Vastupidavuse tolerants | 2.5±0.2V |
Väljundi lineaarsuse hälve | <> |
Mehaanilised omadused | |
Reisinurk | Umbes ±30° |
Töö tüüp | Kevadine tagasitulek |
Katkestusjõud | 1.3N |
Operatsiooni jõud | 3N |
Maksimaalne lubatud jõud | >30N |
Oodatav elu | 2 miljonit tsüklit > |
Kaal | 45g |
<> | J |
Keskkonnaandmed
Töötemperatuuri säilitamise temperatuuri kaitse tase
-30°C~ +70°C
-40 J +85°C
IP65
(Ainult elektroonilise osa puhul)

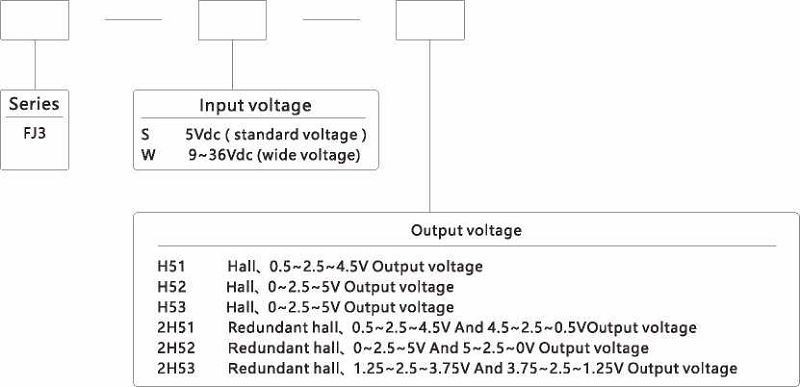

Toote konfiguratsioon
① ② ③
Mõõtmed
 |  |
| Esivaade | Külgvaade |
 |  |
| Töönurga skeem |
Toote installimine
 | Paneeli avamine |
Elektriühendused
Juhtme määratlused | ||
Funktsioon Arv | Värvus | |
1 | VCC | Punane |
2 | GND | Must |
3 | Aout | Kollane |
4 | Bout | Roheline |
Väljundi skeem
