Taotlusestööstuslikud käepidemed, on elektrooniliste juhtkäepidemete poolt kasutatavad kaks peamist väljundvormi: potentsiomeetri tüüpi väljund ja Halli tüüpi väljund.
Potentsiomeetri tüübi ja Halli tüübi erinevust on kirjeldatud eelmises artiklis, mis on ligikaudu järgmine:
Halli tüüpi iseloomustab aktiivne, kontaktivaba töö ja eluiga saab pikendada. Ei sobi kasutamiseks metallitolmu korral.

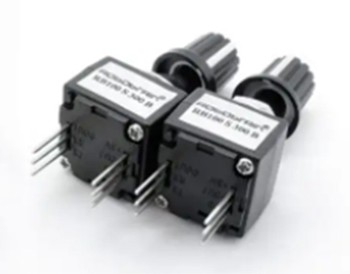

Hall tüüpi potentsiomeeter
Potentsiomeetri tüüpi iseloomustab passiivne kontakttüüpi töö ja selle stabiilsus Halli suhtes on parem. Ei sobi eriti sagedaste operatsioonide ja seadmete jaoks, mida kasutatakse palju.

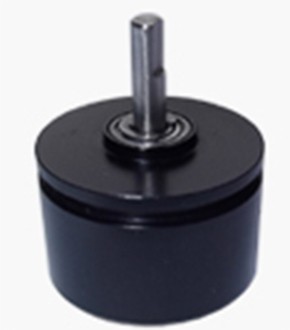

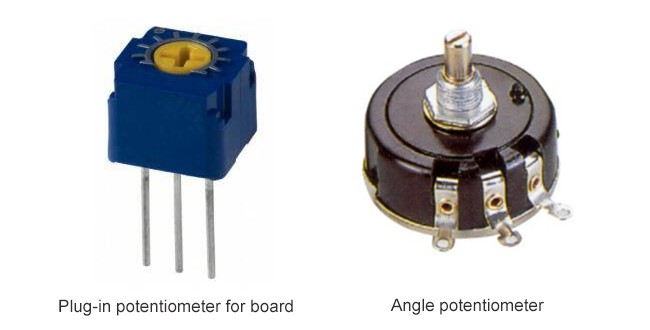

Nurga potentsiomeeter
Selles numbris selgitame üksikasjalikult, kuidas potentsiomeetrit kasutatakse.

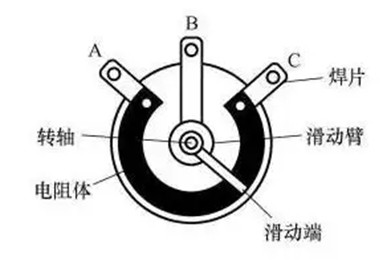

Potentsiomeetri ülesanne on käsitsi muuta ahela takistust või mõõta ahela potentsiaalide erinevust; seetõttu nimetatakse potentsiomeetrit pingemõõturiks. Potentsiomeetrid on passiivsed elektroonilised seadmed, st nad ei tooda energiat, vaid salvestavad või hajutavad energiat elektrivoolu kujul. Potentsiomeeter on mitmekülgne seade; seda kasutatakse peale potentsiaalsete erinevuste mõõtmise ka muudel eesmärkidel, näiteks pingete jagamiseks, akude elektromotoorjõu võrdlemiseks ja muutuva takistina.
Nagu ülal näidatud, kui takisti korpust läbib pidev vool, on ühtlase takisti korpuse mis tahes osa pingelangus võrdeline klaasipuhasti pikkusega (ideaaljuhul). Seega, kui klaasipuhasti mis tahes kahe osa potentsiaalide erinevus on null, ei liigu vooluahelat läbi. Potentsiomeetris rakendatakse sisendpinget kogu takistusjuhtme pikkusele ning mõõdetakse väljundpinget liugkontakti ja ahela fikseeritud otsa vahel. Nullpositsiooni leidmiseks muudetakse regulaatori (libiseva kontakti) asendit ühtlase takistusega juhtme pikkuses.
Potentsiomeetri tüüpi kasutatakse tavaliselt juhtudel, kus suhteline töötäpsus on kõrge ja kasutussagedus ei ole eriti kõrge, nagu näiteks kraanad, kaevandusmasinad, teemasinad jne. Üldiselt tuleb potentsiomeetri tüübi puhul tähelepanu pöörata selle juhtmestikule. kasutusel olev meetod. Vale juhtmestiku kasutamisel võib potentsiomeeter teatud asendis lühisesse sattuda, mille tulemuseks on hetkeline suur vool ja potentsiomeetri põlemise nähtus.

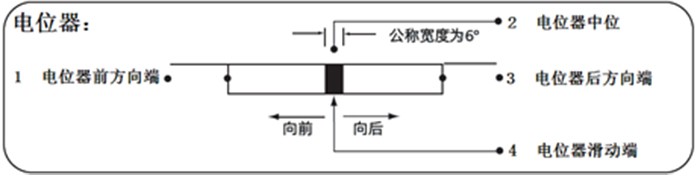

Joonis 1 Potentsiomeeter nulljuhtmega
Ülaltoodud pildil on kujutatud potentsiomeetri tavalist juhtmestike meetodit (tuleb märkida, et mõnel juhul on juhtmestik sõltuvalt tootjast erinev ning nr 2 nullots ja nr 4 liugots on vastupidised, nagu näidatud joonisel). joonisel 2). Potentsiomeetri surnud tsoonis (vahemik, milles pinge väljund ei muutu) on erinevus ±2~3 kraadi vastavalt potentsiomeetri valikule.
Joonis 2 Potentsiomeeter ilma nulljuhtmeta
Lisaks, kui see on kolme kontaktiga potentsiomeeter, on juhtmestik ülal näidatud.
Potentsiomeetrid klassifitseeritakse realiseerimismehhanismi järgi: 1. Süsinikile potentsiomeeter; 2. orgaaniline tahke tuuma potentsiomeeter; 3. Metallkile potentsiomeeter; 4. Traadiga keritud potentsiomeeter; 5. Kontaktivaba potentsiomeeter ja nii edasi.
1. Enamik tööstuslike käepidemetel kasutatavatest potentsiomeetritest on süsinikkile või metallkile potentsiomeetrid. Nad muudavad takistuse väärtust, libistades harja või libiseva varda süsinikkilele. Peamine tehnoloogiline raskus on süsinikkile. Kilel on takisti korpuse süsinikkile valmistatud jahvatatud tahmast, grafiidist, kvartsist ja muudest materjalidest, mis on kaetud substraadi pinnale. Seda iseloomustab kõrge eraldusvõime, hea kulumiskindlus ja pikk kasutusiga. Puuduseks on voolumüra, veidi halb lineaarsus, halb niiskuskindlus ja takistuse stabiilsus.
2. Kuna tööstuslik käepide nõuab teatud eeldatavat eluiga ning teatud töötäpsust ja täpsust, saab süsinikkile või metallkile potentsiomeetrite kasutamisel arvesse võtta nii kasutusiga kui ka töötäpsust, suhtelist lineaarsust ja voolumüra. Tööstuslikul kasutamisel on löök väike ning potentsiomeeter ise ja käepide on kaitstud tolmu ja vee eest, nii et niiskuskindluse puudust ei eksisteeri.
3. Potentsiomeetrid veavad tavaliselt vastavalt kasutuskeskkonnale järgmiselt:
4. 1. Juhtmeveast põhjustatud läbipõlemispotentsiomeeter väljendub väliselt sädemete või potentsiomeetri mustaks muutumise, kuumuse ja läbipõlemisena.
5. 2. Süsinikile kahjustusest põhjustatud halba kontakti või katkestuspunkte saab mõõta ostsilloskoobiga lainekujude jäädvustamisel.
6. Harjaplaat on ümber paigutatud või deformeerunud, mis tavaliselt väljendub lineaarse väljundi muutumisena või väljundi puudumisena.

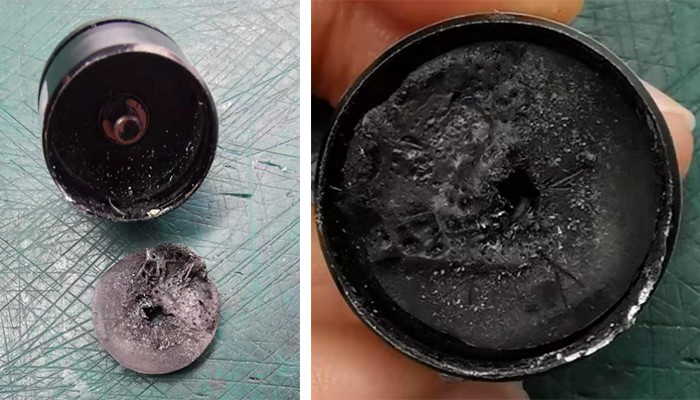

Potentsiomeetri läbipõlemine
Kui ülaltoodud olukord ilmneb, võtke potentsiomeetri väljavahetamiseks või juhtkangi hooldamiseks ühendust tootjaga.
